Einzelheiten zum Produkt
Place of Origin: NINGBO CHINA
Markenname: NBLK
Zertifizierung: ISO CE
Model Number: SHL, SH
Zahlungs- und Versandbedingungen
Minimum Order Quantity: 10SETS
Preis: GET THE LATEST
Packaging Details: WOODEN CASE
Delivery Time: 3-10 DAYS
Payment Terms: T/T
Supply Ability: 5000SETS/MONTH
Durchmesser: |
120* 200mm Max oder individuell angepasst |
Name: |
Kabelwalzen |
Material: |
MC NYLON/STAHLE/ALUMINIUM-Legierung |
Anwendung: |
Standort der Untergrundkabelinstallation |
Nennlast: |
10 kn 20 kn |
Garantie: |
1 Jahr |
Durchmesser: |
120* 200mm Max oder individuell angepasst |
Name: |
Kabelwalzen |
Material: |
MC NYLON/STAHLE/ALUMINIUM-Legierung |
Anwendung: |
Standort der Untergrundkabelinstallation |
Nennlast: |
10 kn 20 kn |
Garantie: |
1 Jahr |
Eine Kabelrolle, auch als Kabelrulle oder Kabelstützrolle bezeichnet, spielt in Kabelsystemen eine entscheidende Rolle.Dieses Gerät ist so konzipiert, dass es mehrere Funktionen ausführt, die es ermöglichen, die Stabilität und Integrität von Kabelsystemen zu erhalten..
Die erste wichtige Funktion der Kabelräder ist die Verringerung der Kabelspannung, die besonders bei Kurven oder Richtungswechseln der Kabelstrecke von Bedeutung ist.Kabelwalzen verringern die Belastung der Kabel, so daß sie durch übermäßige Spannung nicht beschädigt werden.
Zweitens helfen Kabelrollen, den Verschleiß des Kabels zu verhindern.Dieses Design erleichtert die Verhinderung von Oberflächenverschleiß des Kabels und die Verlängerung seiner Lebensdauer.
Eine weitere wichtige Funktion von Kabelrollern ist die Aufrechterhaltung der Kabelleitung.Diese Funktion ist entscheidend für die Stabilität und Zuverlässigkeit des Kabelsystems.
Schließlich sind Kabelräder aus langlebigen Materialien hergestellt und können sich an verschiedene Umgebungen anpassen.hohe Temperatur, niedrige Temperaturen und andere Bedingungen.
Jede Funktion von Kabelwalzen ist entscheidend, um die Stabilität und Zuverlässigkeit von Kabelsystemen zu gewährleisten.
Die Kabel-Bodenrolle ist für die Verwendung mit Kabeln mit einem Durchmesser von weniger als 200 mm konzipiert.

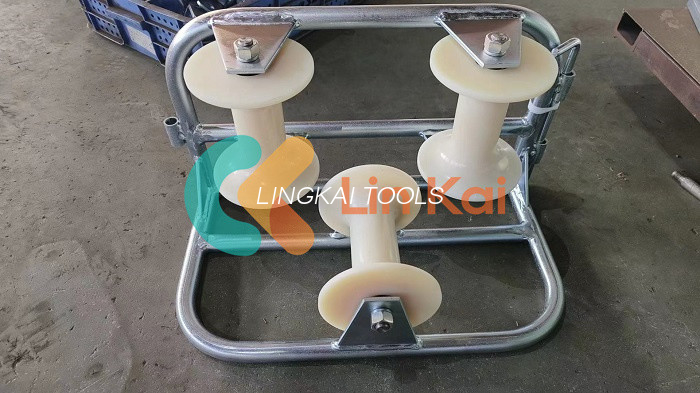

Die Drei-Schabe-Kabel-Rolle wird für größere Durchmesser-Kabel verwendet, um ihnen zu helfen, den erforderlichen Bereich zu passieren.
Die Kabel-Eingangsschutzrolle dient zur Kabelverlängerung und kann in jedem Winkel im Rohr-Eingang platziert werden und verfügt über eine verriegelbare, mit Zink beschichtete Stahloberfläche mit einem einzigen Nylon-Schaufel.
Die Kabel-Eingangsschutzrolle der D-Serie ist mit einem längere festgelegten Mechanismus und einem einzigen Nylon-Schaufel ausgestattet, der ein zuverlässiges und robustes Design gewährleistet.
Die Kabelrotorrolle ist so konzipiert, dass sie das Kabel und das Seil am Kabelrotor schützt.
Straight Line-Kabelwalze zum Verlegen von Kabeln unter der Erde| Artikel Nr. | Modell | Betriebslast (KN) | Durchmesser des Kabels (mm) |
Bau von Kabelrollern | Gewicht (kg) |
| 21171 | SHL1 | 10 | Φ150 | Gusswerk Aluminiumrahmen Aluminiumwalze | 5.4 |
| 21172 | Schwerpunkt: | 10 | Φ150 | Aluminiumrahmen-Nylonwalzen | 3.6 |
| 21181 | Schwerpunkt: | 10 | Φ160 | Stahlplatten-Aluminiumwalze | 5.5 |
| 21182 | Schriftliche Angaben | 10 | Φ150 | Stahlplattenbasis Nylonwalze | 3.7 |
| 21183 | SHL2BN | 10 | Φ160 | 5.5 | |
| 21184 | Schriftliche Angaben | 10 | Φ200 | 8.0 | |
| 21191 | Schwerpunkt: | 10 | Φ150 | Stahlrohrrahmen Aluminiumwalze | 5.1 |
| 21192 | Schwerpunkt: | 10 | Φ150 | Stahlrohrrahmen Nylonwalze | 3.3 |
| 21193 | SHL2GN | 10 | Φ160 | 5.7 | |
| 21194 | Schwerpunkt: | 10 | Φ200 | 8.0 | |
| 21201 | Schwerpunkte | 10 | Φ150 | Stahlröhrchen mit langen Beinen | 9.4 |
| 21202 | Schwerpunkt: | 10 | Φ150 | Stahlröhren mit langen Beinen Nylonwalze | 7.8 |
Anmerkung: Die Rollen werden für die Installation verschiedener unterirdischer Stromkabel mit einem Durchmesser von bis zu Ø200 mm verwendet. Bitte wählen Sie die geeignete Rolle entsprechend Ihrer Kabelgröße.
Alle Schalen sind auf Lagern montiert.
Kabel-Eckwalzen
| Artikel Nr. | Modell | Betriebslast (KN) | Größe der Kabel (mm) | Gewicht (kg) |
| 21211 | HL | 8 | ≤ Ø80 | 5.5 |
| 21221 | SHL2 | 10 | ≤ Ø150 | 12 |
| 21222 | SHL2N | 10 | ≤ Ø150 | 10 |
| 21223 | SHL3 | 10 | ≤ Ø150 | 11 |
| 21224 | SHL3N | 10 | ≤ Ø150 | 9 |
Anwendungsbereich: Kabel-Eckrollen werden für die Installation von Stromkabeln an einer Ecke des Graben verwendet.
Die Schaufel sind aus Aluminium oder MC-Nylon gefertigt, alle Schaufel sind an Lagern montiert.
Der Rahmen der Walzen besteht aus verzinktem Stahl, der mit Pfahlspulen verbunden werden kann, um eine geeignete Biegung zu bilden, um Kabel um die Ecke zu führen.
Leitungs- und Stützkabel können durch die Verwendung von Kabelrädern erreicht werden, die typischerweise an Kurven entlang der Kabelleitungen installiert werden.Diese Katzen dienen dazu, die Kabel zu leiten und zu stützen, während sie sich durch das System bewegen.
Kabel müssen durch mehrere Punkte des Systems gehen, und Kabelräder können dazu beitragen, sicherzustellen, dass sie den vorgesehenen Weg folgen, ohne sich abzuschlagen oder zu verdrehen.Diese Probleme können durch das Gewicht der Kabel verursacht werden, Umweltfaktoren oder sonstigen äußeren Einflüssen.
Unsere elektrischen Kabelziehwerkzeuge sind so konzipiert, dass sie zuverlässige und effiziente Kabelziehlösungen für eine Vielzahl von Anwendungen bieten.Unser erfahrenes technisches Support-Team steht Ihnen bei Fragen oder Bedenken bezüglich der Nutzung oder Wartung unserer Produkte zur Verfügung.Darüber hinaus bieten wir eine Reihe von Dienstleistungen an, darunter Produktreparaturen, Kalibrierung und Schulungen, um eine optimale Leistung und Sicherheit zu gewährleisten.Kontaktieren Sie uns für weitere Informationen zu unserem technischen Support und unseren Dienstleistungen.
